氣動溫度調節閥控制方案

ZXP-W型分體式氣動薄膜溫控閥采用氣動薄膜單座調節閥(或防爆型氣動薄膜調節閥)、智能PID調節器及PT-100溫度傳感器等附件組成，具有高控制精度(zui高可達到+0.2%的控制精度)，調節性能及控制精度遠超過常規型自力式溫度調節閥。

該閥采用自反饋系統，PT-100傳感器(4) 通過采集被調介質自身的實時溫度變化,經智能PID調節器(3) 轉換為DC4- 20mA的標準控制信號來控制氣動薄膜調節閥(1)的開啟度，從而能直接對蒸汽、熱氣、熱油等介質的溫度實行自動PID調節和控制，亦可使用在防止過熱或熱交換場合。

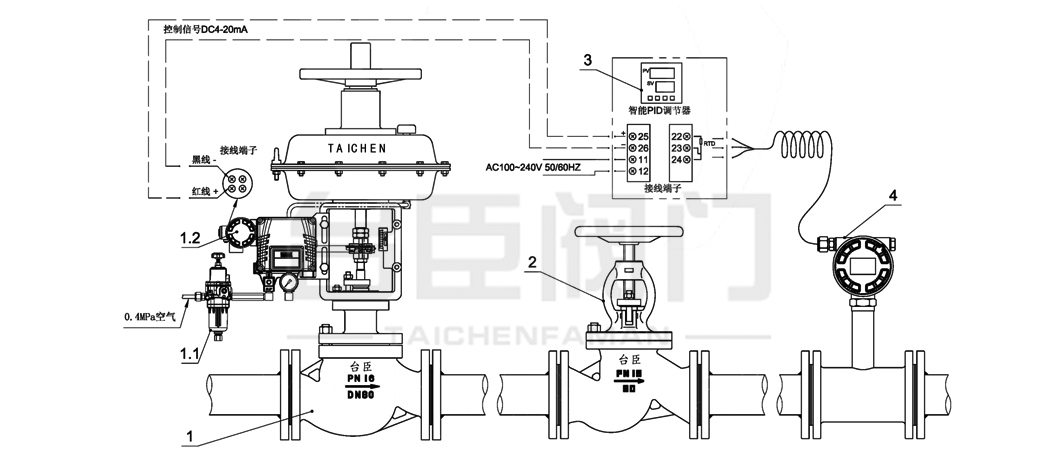

1.氣動調節閥   1,1.過濾減壓器   1,2.電氣閥門定位器   2.手動截止閥   3.智能PID調節器   4.PT-100傳感器   4,1.毛細管   4,2.傳感器探頭(測溫點)

接線說明:

1、智能PID調節器(3)端子22、23、 24接傳感器(4)的3個接線端子(注意端子顏色) ;

2、智能PID調節器(3)端子25和端子26接氣動調節閥(1)的定位器(1.2)接線端子: .

3、智能PID調節 器(3)端子11和端子12接AC100~240V 50/60HZ電壓;

4、空氣過濾減壓器(1.1)接0.4MPa清潔空氣。

注：①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、I、D值，即使用智能PID調節器(3)自整定功能，具體操作步驟參見NHR5000型智能PID調節器使用說明書(P17之7.3條) ;

②由于智能PID調節器(3)無防爆型，安裝在要求防爆場合必須將智能PID調節器(3)置于防爆控制箱內或?qū)⑵浒惭b在非防爆區，且智能PID調節器(3)與調節閥(1)的控制信號線必須用屏蔽線(3芯、1.5平方) 。

電動溫度調節閥控制方案

ZAZP-W型分體式電動溫控閥采用電動單座調節閥(或防爆型電動調節閥)、智能PID調節器及PT-100溫度傳感器等附件組成，具有高控制精度,*高可達+0.2%的控制精度，調節性能及控制精度遠超過常規自力式溫度調節閥。

該閥采用自反饋系統，PT-100傳感器 (4) 通過采集被調介質自身的實時溫度變化，經智能PID調節起(3)轉換為DC4-20mA的標準控制信號來控制電動調節閥(1) 的開啟度，從而能直接對蒸汽、熱氣、熱油等介質的溫度實行自動PID調節和控制，亦可使用在防止過熱或熱交換場合。

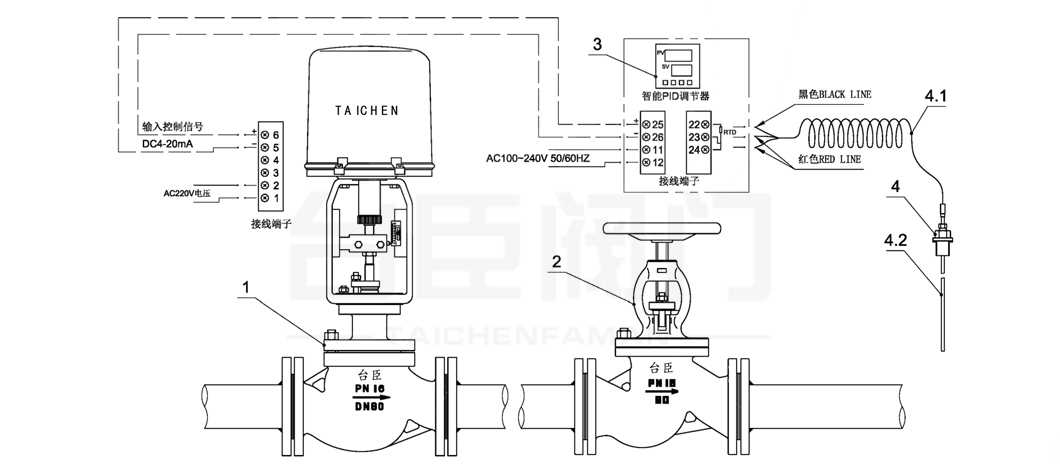

1.電動調節閥   2.手動截止閥   3.智能PID調節器   4.PT-100傳感器   4,1.毛細管   4,2.傳感器探頭(測溫點)

接線說明:

1、智能PID調節器(3)端子22、23、 24接傳感器(4)的3個接線端子(注意端子顏色) ;

2、智能PID調節器(3)端子25和端子26接電動調節閥(1)的端子5和端子6(注意正負極);

3、智能PID調節器(3)端子11和端子12接AC100~240V 50/60HZ電壓;

4、電動調節閥(1) 端子1和端子2接AC220V電壓。

注：①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、1、D值，即使用智能PID調節器(3)自整定功能，具體操作步驟參見NHR5000型智能PID調節器使用說明書(P17之7.3條) ;

②由于智能PID調節器(3)無防爆型，安裝在要求防爆場合必須將智能PID調節器(3)置于防爆控制箱內或?qū)⑵浒惭b在非防爆區，且智能PID調節器(3)與調節閥(1)的控制信號線必須用屏蔽線(3芯、1.5平方) 。
